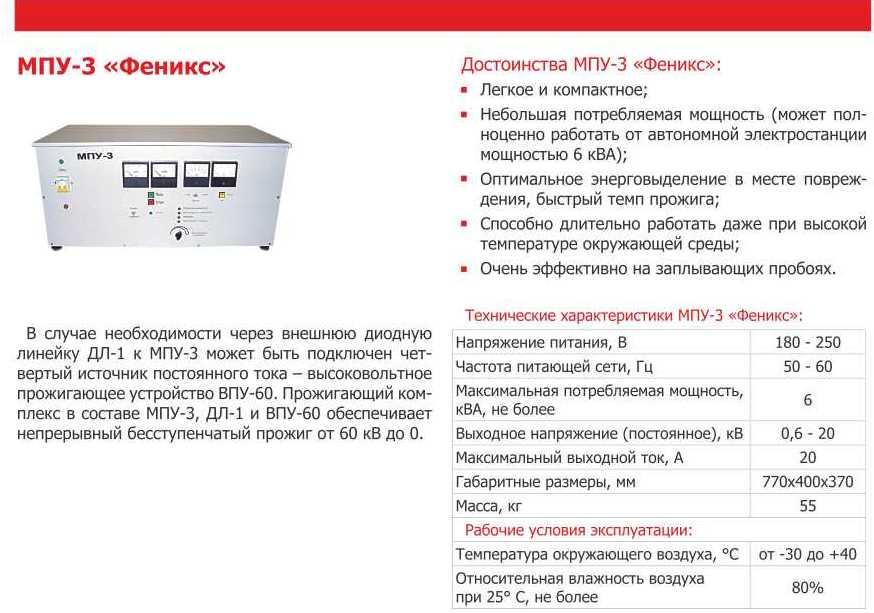

Малогабаритное прожигающее устройство «Феникс»

МПУ-3 представляет собой три регулируемых источника постоянного тока, соединённых последовательно и разделённых диодной линейкой.

• Первый источник – нерегулируемый, формирует на своём выходе напряжение 600 В и выдаёт ток 20 А.
• Второй источник регулируемый и формирует на своём выходе напряжение 0 - 5 кВ и ток 1,2 А.
• Третий источник регулируемый и формирует на своём выходе напряжение 5 – 20 кВ и ток 150 мА.

Поддержание токов:

Поддержание токов на уровнях, указанных выше, в каждом источнике осуществляется автоматически. МПУ-3 «Феникс» может запитываться от однофазной сети малой мощности и имеет на порядок лучшие массо-габаритные показатели.

Процесс прожига:

Процесс прожига организован без ручного переключения ступеней и обеспечивает оптимальное энерговыделение в месте повреждения, что приводит к сокращению времени работы в 2-3 раза. Система защиты прибора от бросков напряжения позволяют ему работать в двух режимах: акустика и прожиг. МПУ-3 обеспечивает непрерывный прожиг на протяжении 3 часов при температура 20о С и работает без ограничений прожига по времени при температуре ниже 0о С.

Достоинства МПУ-3 «Феникс»:

• Легкое и компактное;
• Небольшая потребляемая мощность (может полноценно работать от автономной электростанции мощностью 6 кВА);
• Оптимальное энерговыделение в месте повреждения, быстрый темп прожига;

Технические характеристики МПУ-3 «Феникс»:

• Напряжение питания, В 180 - 250
• Частота питающей сети, Гц 50 - 60
• Максимальная потребляемая мощность, кВА, не более 6
• Выходное напряжение (постоянное), кВ 0,6 - 20
• Максимальный выходной ток, А 20
• Габаритные размеры, мм 770x400x370
• Масса, кг 55

Рабочие условия эксплуатации:

• Температура окружающего воздуха, °С от -30 до +40
• Относительная влажность воздуха при 25° С, не более 80%
