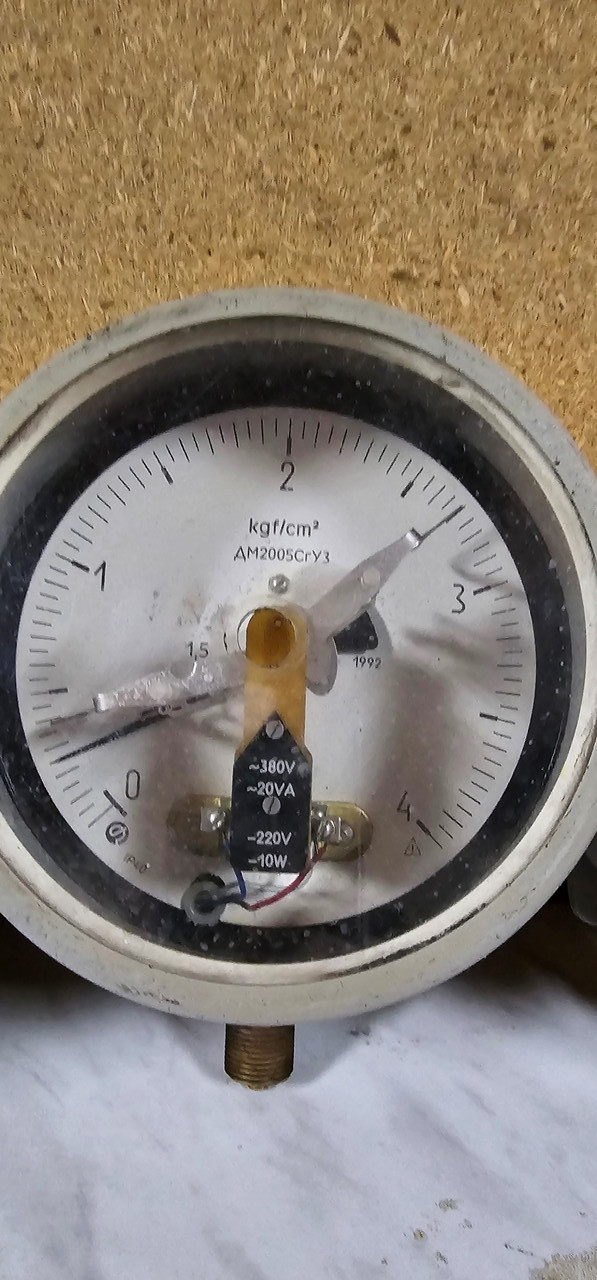

Манометр ДМ-2005 СгУЗ (0-0,4МПа) (ТУ 4212-040-00225590-2001) предназначен для измерения избыточного давления различных сред в диапазоне 0-400 кПа и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.
Измеряемая среда: жидкость, пар, газ, в том числе пропан и бутан. Под заказ возможно исполнение прибора для измерения в среде жидкого и газообразного кислорода.
Электроконтактный манометр ДМ-2005-СгУЗ 0-0,4 применяется в следующей медтехнике: стерилизатор ГК-100.
Дополнительно по желанию заказчика может поставляться манометр со шкалой в кгс/см2.
| Таблица 1 — Технические характеристики медтехники Манометр ДМ-2005-СгУЗ 0-0,4 электроконтактный показывающий сигнализирующий |
|
Наименование
|
Значение
|
| Пределы показаний прибора (МПа) |
0-0,4
|
| Класс точности |
1,5
|
| Предел допускаемой основной погрешности срабатывания сигнализирующего устройства со скользящими контактами (%) |
2,5
|
| Диаметр корпуса (мм) |
160
|
| Резьба присоединительного штуцера |
М20х1,5
|
| Размер квадрата под ключ (мм) |
17х17
|
| Коммутируемое напряжение при постоянном токе, не более (В) |
220
|
| Коммутируемое напряжение при переменном токе, не более (В) |
380
|
| Допустимая частота коммутируемого переменного тока (Гц) |
50±1
|
| Значение коммутируемого тока (А) |
0,01—1
|
| Подключение внешних цепей, исполнение |
по ГОСТ 2405-88
|
| Материал корпуса |
сталь, алюминиевый сплав
|
| Материал стекла |
литое
|
| Материал трубчатой пружины |
медный сплав, железоникилиевый сплав
|
| Материал держателя |
медный сплав
|
| Материал механизма |
бронза, нержавеющая сталь
|
| Выдерживаемое воздействие вибрации с амплитудой 0,35 мм в диапазоне частот (Гц) |
5—35
|
| Климатическое исполнение по ГОСТ 15150-69 |
УЗ
|
| Диапазон рабочих температур (°C) |
−50—+60
|
| Степень защиты от проникновения пыли и воды по ГОСТ 14254-96 |
IP40
|
| Масса, не более (кг) |
1,6
|
| Средний срок службы (лет) |
10
|
|
